一、使用條件
適用于公稱壓力為20MPa的雙線式集中潤滑系統作為一種計量給油裝置，它在兩條供油管交替的供油壓力作用下，直接由供油壓力推動活塞給油，完成向各潤滑點定量分配潤滑脂的功能。
SDPQ-L系列單向出油分配器給油口都在底部，分配器活塞正反向動作均從同一個給油口排油，系統每工作一次，各給油口均排油一次。
SSPQ-L系列雙向出油分配器正面和底部均有給油口，分配器活塞正反向動作分別從正面和底部的給油口排出潤滑脂。相對于SDPQ 型分配器給油口成倍增加，正面右位給油口下預制一，二口合并為一口的螺塞，易改為奇數出油，使用系統配管簡單。SSPQ-L2、3、4三種系列的分配器，同樣給油口數的外形安裝尺寸相同，易于型號變更替換方便。
該系列分配器可以從指示桿的動作直接觀察分配器的工作情況，還可通過調整螺釘在規定范圍內方便地調整各個給油口的給油量。
|
|
|
| 二、技術參數 |
|
型 號 |
公稱壓力 |
動作壓力 |
出油口數 |
每口每循環給油量ml |
損失量 |
調整螺釘每轉一 圈的調整量mL |
重量 |
標準型號 |
原型號 |
MPa |
MPa |
個 |
系列 |
****** |
最小 |
mL |
kg |
1SDPQ-L1 |
DV-31H |
20 |
≤1.5 |
1 |
1 |
1.2 |
0.2 |
0.50 |
0.06 |
0.8 |
2SDPQ-L1 |
DV-32H |
2 |
1.4 |
3SDPQ-L1 |
DV-33H |
3 |
1.8 |
4SDPQ-L1 |
DV-34H |
4 |
2.3 |
1SDPQ-L2 |
DV-41H |
1 |
2 |
2.5 |
0.6 |
0.55 |
0.10 |
1.0 |
2SDPQ-L2 |
DV-42H |
2 |
1.9 |
3SDPQ-L2 |
DV-43H |
3 |
2.7 |
4SDPQ-L2 |
DV-44H |
4 |
3.2 |
1SDPQ-L3 |
DV-51H |
≤1.2 |
1 |
3 |
5.0 |
1.2 |
0.63 |
0.15 |
1.4 |
2SDPQ-L3 |
DV-52H |
2 |
2.4 |
3SDPQ-L3 |
DV-53H |
3 |
3.5 |
4SDPQ-L3 |
DV-54H |
4 |
4.6 |
1SDPQ-L4 |
DV-61H |
1 |
4 |
14.0 |
3.0 |
0.63 |
0.68 |
2.4 |
2SDPQ-L4 |
DV-62H |
2 |
4.2 |
|
| SSPQ-L 系列：(注：損失量是指推動導向活塞需要的流量)。 |
| |
型 號
|
公稱壓力 |
動作壓力 |
出油口數 |
每口每循環給油量ml
|
損失量 |
調整螺釘每轉一
圈的調整量mL |
重量 |
標準型號 |
原型號 |
MPa |
MPa |
個 |
系列 |
****** |
最小 |
mL |
kg |
2SSPQ-L1 |
DW-22H |
20 |
≤1.8 |
2 |
1 |
0.6 |
0.15 |
0.17 |
0.04 |
0.5 |
4SSPQ-L1 |
DW-24H |
4 |
0.8 |
6SSPQ-L1 |
DW-26H |
6 |
1.1 |
8SSPQ-L1 |
DW-28H |
8 |
1.4 |
2SSPQ-L2 |
DW-32H |
≤1.5 |
2 |
2 |
1.2 |
0.2 |
0.20 |
0.06 |
|
4SSPQ-L2 |
DW-34H |
4 |
2.4 |
6SSPQ-L2 |
DW-36H |
6 |
3.4 |
8SSPQ-L2 |
DW-38H |
8 |
4.4 |
2SSPQ-L3 |
DW-42H |
2 |
3 |
2.5 |
0.6 |
0.10 |
1.4 |
4SSPQ-L3 |
DW-44H |
4 |
2.4 |
6SSPQ-L3 |
DW-46H |
6 |
3.4 |
8SSPQ-L3 |
DW-48H |
8 |
4.4 |
2SSPQ-L4 |
DW-52H |
≤1.2 |
2 |
4 |
5.0 |
1.2 |
0.15 |
1.4 |
4SSPQ-L4 |
DW-54H |
4 |
2.4 |
6SSPQ-L4 |
DW-56H |
6 |
3.4 |
8SSPQ-L4 |
DW-58H |
8 |
4.4 |
|
| SDPQ-L和SSPQ-L系列分配器使用介質為錐入度265（25℃，150g）1/10mm 潤滑脂（NLGI0#～1#）或粘度等級大于N68的潤滑油。使用環境溫度為-10℃～80℃;介質為潤滑油時，可在10MPa 壓力下使用。 |
 |
| |
型號 |
L |
B |
H |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
H1 |
H2 |
H3 |
H4 |
d1 |
d2 |
1SDPQ-L1 |
44 |
38 |
104 |
8 |
29 |
11 |
22.5 |
27 |
10 |
24 |
11 |
64 |
11 |
|
39 |
Rc3/8 |
Rc1/4 |
2SDPQ-L1 |
73 |
- |
- |
42 |
40 |
3SDPQ-L1 |
102 |
10 |
82 |
4SDPQ-L1 |
131 |
111 |
1SDPQ-L1 |
50 |
40 |
125 |
9.5 |
31 |
25 |
29 |
30 |
76 |
54 |
48 |
2SDPQ-L1 |
81 |
61 |
3SDPQ-L1 |
112 |
92 |
4SDPQ-L1 |
143 |
123 |
1SDPQ-L1 |
53 |
45 |
138 |
37 |
14 |
28 |
34 |
33 |
14 |
83 |
13 |
57 |
53 |
2SDPQ-L1 |
90 |
70 |
3SDPQ-L1 |
127 |
107 |
4SDPQ-L1 |
164 |
144 |
1SDPQ-L1 |
62 |
57 |
149 |
10 |
46 |
29 |
33 |
45 |
42 |
20 |
89 |
16 |
56 |
2SDPQ-L1 |
108 |
88 |
|

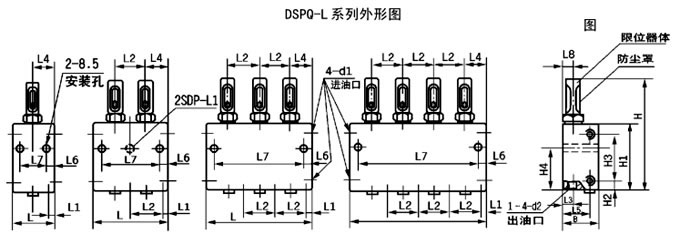

| SDPQ-L系列單向出油的雙線分配器，只在下面有出油口，活塞正向、反向排油時都由下出油口供送潤滑脂。其形式與尺寸見圖和表的規定 |
 |
| |
型號 |
L |
B |
H |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
H1 |
H2 |
H3 |
H4 |
H5 |
d1 |
d2 |
d3 |
2SSPQ-L1 |
36 |
40 |
81 |
18 |
17 |
32.5 |
18 |
21 |
6 |
24 |
8 |
18 |
33 |
34 |
54 |
8.5 |
37 |
Rc1/4 |
Rc1/8 |
7 |
4SSPQ-L1 |
53 |
41 |
6SSPQ-L1 |
70 |
58 |
8SSPQ-L1 |
87 |
75 |
2SSPQ-L2 |
44 |
|
120 |
32 |
44 |
22 |
27 |
7 |
30 |
12 |
24 |
47 |
52 |
79 |
11 |
57 |
Rc3/8 |
Rc1/4 |
9 |
4SSPQ-L2 |
76 |
62 |
6SSPQ-L2 |
108 |
94 |
8SSPQ-L2 |
140 |
126 |
2SSPQ-L3 |
44 |
54 |
127 |
30 |
4SSPQ-L3 |
76 |
62 |
6SSPQ-L3 |
108 |
94 |
8SSPQ-L3 |
140 |
126 |
2SSPQ-L4 |
44 |
137 |
30 |
4SSPQ-L4 |
76 |
62 |
6SSPQ-L4 |
108 |
94 |
8SSPQ-L4 |
140 |
126 |
|

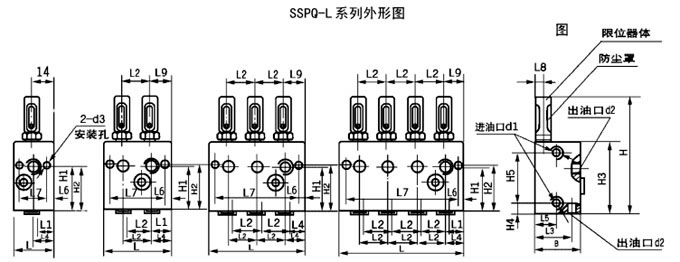

| SSPQ-L系列雙向出油的雙線分配器，在正面和下面都有出油口，活塞正向，反向排油時，正面出油口和下面出油口交替供送潤滑脂。其形式與尺寸見圖與表的規定。 |
| |

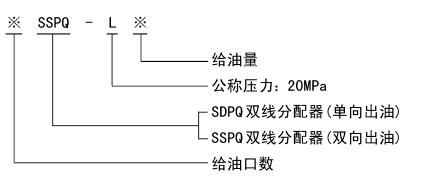

| 三、型號說明 |
 |
| |
| 四、動作說明 |
 |

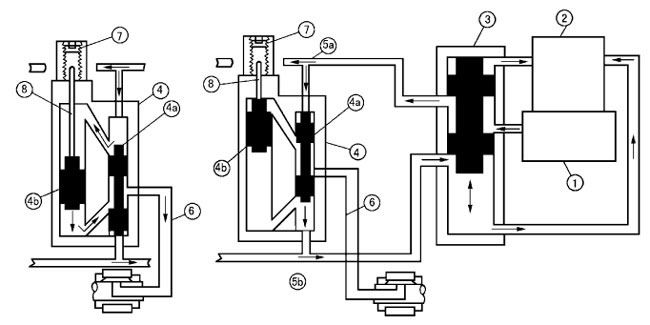

1、潤滑泵；2、貯油器；3、換向閥；4、分配器；4a、先導活塞；4b、主活塞
5a、供油管；5b、供油管給油管；7、調整螺釘；8、指示桿 |
雙線分配器有兩個進油口，分別與5a.5b供油管連接，當其中一條由潤滑泵供油時，另一條則向貯油器開放。
如上圖所示，由泵壓送來的潤滑脂，經供油管5a輸送至分配器4，進入先導活塞4a上部加壓，將先導活塞4a壓下，此時下部與供油管5b連通卸荷。隨著先導活塞4a的下移，使主活塞4b上腔與先導活塞上腔連通，主活塞下腔與出油口連通，供送的潤滑劑進入主活塞上腔，推動主活塞下移，將其下腔的潤滑劑經給油管6壓送到潤滑點，完成第一周期的給油動作。
切換至供油管5b供油開始第二個周期的給油動作，分配器活塞按相同的順序反向進行前述動作。
分配器每口給油口由主活塞4b的直徑和行程確定，通過調節調整螺釘7，改變主活塞4b的行程，可實現規定范圍的油量調節。
SSPQ-L系列分配器動作原理同上，供油管5a、5b分別供油一次其下部和正面給油口分別排油一次。 |
| |
| 五、使用說明 |
1、必須在規定的環境下使用規定的介質。
2、分配器的兩個進油口分別與兩條供油管連接，且兩側是貫通的，某一側的進油口不使用時應堵上螺塞。不使用的給油口也應堵上螺塞(SDPQ 系列)。
3、在灰塵大、潮濕，環境惡劣的場合使用，應配防護罩。
4、給油量的調整，旋動限位器（10）上的調整螺絲（11）可以根據潤滑點的實際需要在******和最小給油量的范圍內調整給油量。調整應在指示桿（12）縮回去的狀態下進行，調整完畢應將鎖緊螺絲擰緊。
5、給油口數若為奇數，應將螺堵（8）擰出來堵在給油口（3）上，這樣給油口（3）和（4）連通，活塞正反動作均從給油口（4）出油。
6、雙線分配器在系統中優先采用并聯安裝法，供油管與分配器聯接在左邊或右邊均可；其次采用串聯安裝法，******串聯個數不允許超過三個，在特定的場合也可并串組合安裝。
7、與分配器接觸的表面應光滑平整，安裝螺栓不宜擰得過緊，以免變形影響正常動作。
8、分配器活塞二端螺塞無故不許拆卸，如泄漏應擰緊或更換新的密封墊圈。
|
|
六、常見故障及排除方法
1、分配器不動作。
檢查供油管有否壓力油輸送，潤滑點是否阻塞，給油管是否被壓扁；分配器內是否進入雜質致使活塞孔拉毛等。查明后排除即可。
2、限位器體指示桿處漏油。
拆下限位器更換新的油封，可能是油封庫存或使用時間過長老化或超過規定的使用環境溫度，查明后更換。
七、訂貨說明
1、分配器安裝使用環境溫度＞ 80℃的必須在訂貨合同中注明，以便供貨時使用耐高溫油封。
2、SSPQ（DW）型分配器對應出口均需合并時，訂貨時在SSPQ 后加注下標即SSPQ1 或DW- ※※ H；不合并時最后的“H”不帶。
|
| |
