| 一、使用條件 |
| 本產品適用于公稱壓力為0.63MPa的稀油潤滑系統中，用以過濾潤滑油中的污垢雜質，由于內部裝有磁芯，因此還能吸附鐵磁性的微粒（這種微粒能通濾芯）避免機械摩擦副的過早磨損；在性能上優于一般的過濾器；同樣分為二組過濾筒和一個三位六通閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到潤滑系統可以連續工作的目的。 |
|
|
| 二、技術參數 |
型
號 |
公稱
通徑
DN
mm |
過濾
面積
m2 |
運 動 粘 度 cSt |
重量
kg |
46
|
68 |
100 |
150 |
460 |
過 濾 精 度 mm |
0.08 |
0.12 |
0.08 |
0.12 |
0.08 |
0.12 |
0.08 |
0.12 |
0.08 |
0.12 |
過 濾 精 度 mm |
SWCQ-50 |
50 |
0.31 |
485 |
1160 |
447 |
793 |
250 |
565 |
107 |
256 |
69 |
160 |
136 |
SWCQ-65 |
65 |
0.52 |
820 |
1960 |
760 |
1340 |
400 |
955 |
180 |
434 |
106 |
250 |
165 |
SWCQ-80 |
80 |
0.83 |
1320 |
3100 |
1200 |
2150 |
630 |
1533 |
288 |
695 |
170 |
400 |
220 |
SWCQ-100 |
100 |
1.31 |
1990 |
4750 |
1840 |
3230 |
1000 |
2310 |
436 |
1050 |
267 |
630 |
275 |
SWCQ-125 |
125 |
2.80 |
3340 |
8000 |
2100 |
5420 |
1686 |
3890 |
730 |
1710 |
450 |
1000 |
680 |
SWCQ-150 |
150 |
3.30 |
5000 |
12000 |
4650 |
8130 |
2520 |
5840 |
1094 |
2660 |
679 |
1600 |
818 |
SWCQ-200 |
200 |
6.00 |
9264 |
22140 |
8568 |
15114 |
4620 |
10788 |
2034 |
4908 |
1254 |
2898 |
1185 |
SWCQ-250 |
250 |
9.40 |
14513 |
34686 |
13423 |
23678 |
7238 |
16901 |
3186 |
7689 |
1964 |
4540 |
1422 |
SWCQ-300 |
300 |
13.50 |
20844 |
49815 |
19278 |
34006 |
10395 |
24273 |
4573 |
11043 |
2821 |
6520 |
2580 |
|
1、過濾器的公稱壓力為0.63MPa。
2、濾芯清洗壓降不大于0.15MPa。 |

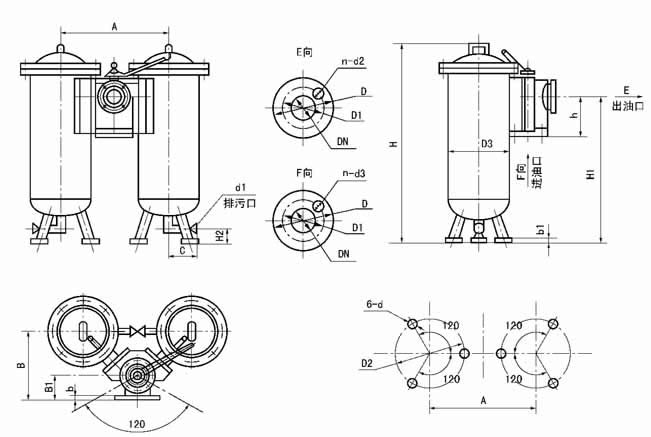

| 三、外形尺寸 |
|
SLQ-32，SLQ-40雙筒網式過濾器（整體式） DN≥50的SLQ型雙筒網式過濾器（組合式） |
| 四、外形尺寸 |
型號 |
公稱通徑DN |
A |
B |
B1 |
b |
b1 |
C |
d2 |
d3 |
H |
SWCQ-50 |
50 |
459 |
325 |
130 |
18 |
20 |
170 |
260 |
240 |
660 |
SWCQ-65 |
65 |
474 |
340 |
140 |
20 |
20 |
170 |
260 |
240 |
810 |
SWCQ-80 |
80 |
529 |
367 |
145 |
20 |
20 |
180 |
350 |
300 |
820 |
SWCQ-100 |
100 |
550 |
381 |
160 |
22 |
20 |
180 |
350 |
300 |
1000 |
SWCQ-125 |
125 |
779 |
494 |
165 |
24 |
20 |
220 |
600 |
550 |
1340 |
SWCQ-150 |
150 |
817 |
533 |
190 |
24 |
30 |
220 |
600 |
550 |
1460 |
SWCQ-200 |
200 |
938 |
613 |
230 |
24 |
30 |
260 |
350 |
600 |
1500 |
SWCQ-250 |
250 |
1034 |
676 |
260 |
26 |
30 |
260 |
700 |
640 |
1600 |
SWCQ-300 |
300 |
1288 |
814 |
290 |
26 |
30 |
260 |
1000 |
900 |
1720 |
|
續上表 |
型號 |
H1 |
H2 |
h |
d |
d1 |
時出油口連接法蘭尺寸 |
DN |
D |
D1 |
n |
d2 |
d3 |
SWCQ-50 |
480 |
70 |
170 |
19 |
G1/2 |
50 |
160 |
125 |
4 |
18 |
M16 |
SWCQ-65 |
630 |
70 |
200 |
19 |
G1/2 |
65 |
180 |
145 |
4 |
18 |
M16 |
SWCQ-80 |
620 |
70 |
220 |
19 |
G1/2 |
80 |
195 |
160 |
4 |
18 |
M16 |
SWCQ-100 |
780 |
70 |
250 |
19 |
G1/2 |
100 |
215 |
180 |
8 |
18 |
M16 |
SWCQ-125 |
1060 |
100 |
300 |
19 |
G1/2 |
125 |
245 |
210 |
8 |
18 |
M16 |
SWCQ-150 |
1120 |
100 |
340 |
24 |
G1/2 |
150 |
280 |
240 |
8 |
23 |
M20 |
SWCQ-200 |
1120 |
120 |
420 |
24 |
G1/2 |
200 |
335 |
295 |
8 |
23 |
M20 |
SWCQ-250 |
1190 |
120 |
500 |
24 |
G1/2 |
250 |
390 |
350 |
12 |
23 |
M20 |
SWCQ-300 |
1120 |
120 |
570 |
24 |
G1/2 |
300 |
440 |
400 |
12 |
23 |
M20 |
|
| 法蘭連接尺寸JB/T81《凸面板式平焊鋼制管法蘭》（PN=1MPa）的規定。 |
| 四、型號標注說明 |
 |
| 五、工作原理 |
1、過濾器分別由兩組過濾裝置和一個六通換向閥組成，正常工作時，一組過濾裝置投入運行，另一組被換向閥封閉備用。
2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置，連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤0.6MPa可不停機換向。
3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。

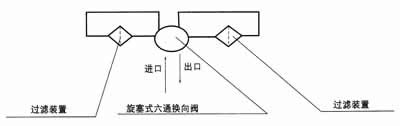

4、系統圖 |
|
| 六、使用說明 |
1、當進出口壓力差≥0.05MPa時應將過濾裝置停止工作，取出濾芯磁塊進行清洗（包括筒體）。
2、當過濾精度達不到要求時，將過濾裝置停止運行，更換濾網。
3、過濾器運行過程中，不得隨意轉動換向閥。
七、訂貨須知
訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。 |
