| 一、結構特點及應用范圍 |
| YQWXZ-G型油氣衛星站，是集潤滑油液定量分配、壓縮空氣處理、油－氣混合于一體的集成化產品，全部元件均集成安裝在一防護箱內，適用于不同工況條件下的單線－多區式大型油氣潤滑系統中。 |
| 二、技術參數 |
型號 |
公稱油壓 |
公稱氣壓 |
適用電壓 |
總功率 |
YQWXZ-G*-*/* |
10MPa |
0.4-0.6MPa |
DC24V |
80W |
|
| 三、外形圖 |
|

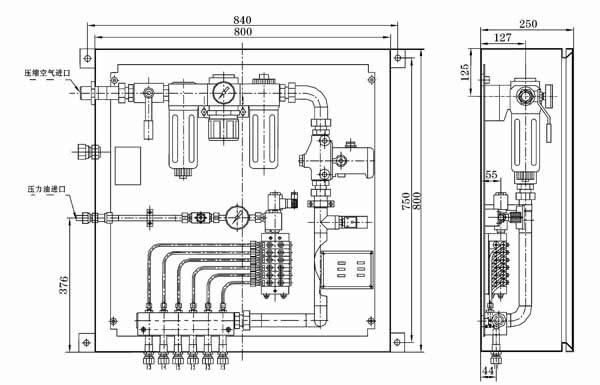

2～6出口油氣衛星站外形圖 |
|

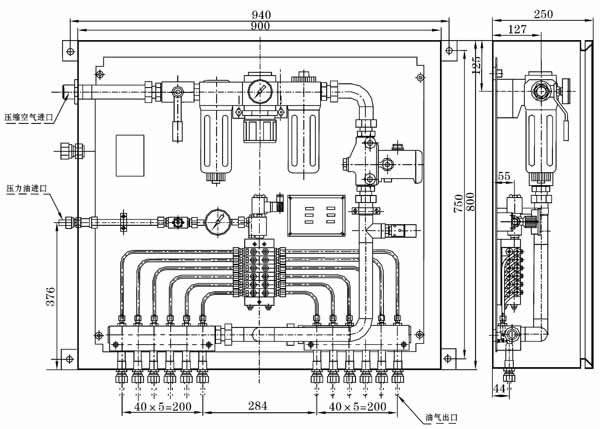

7～12出口油氣衛星站外形圖 |

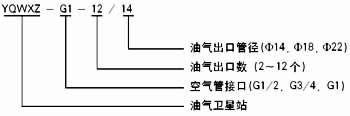

| 四、型號說明 |
|

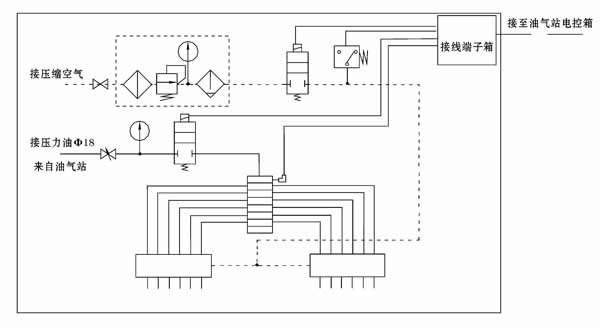

| 五、原理圖 |
|
| 六、功能說明 |
| 油氣衛星站由二位二通電動止回閥、KM型單線油分配器、氣動三聯件、二位二通氣動電磁閥、油氣混合器以及各種連接件等組成。潤滑油供應站供送過來的壓力油，經二位二通電動止回閥、KM型單線油分配器定量分配，分配出的若干份油分別送至各口的油氣混合器進行油氣充分混合，而后分別向后級的油氣分流器進行再分流或直接供向潤滑點。衛星站的工作控制接受油氣潤滑系統的主PLC電氣控制箱控制。 |
| 七、使用要領 |
1、油氣衛星站應安裝在灰塵少、振動小、受高溫輻射熱影響小，且便于調整、檢查方便的地方。
2、油氣衛星站的進氣接口必須與工廠壓縮空氣（允許使用氮?dú)猓┕夤芫€相連，決不允許使用其它介質的氣體，以免發生安全事故。
3、正常工作使用期內，應定期給氣動三聯件的儲水杯進行排水。 |
