| 一、結構特點及應用范圍 |
| DMM*-YQ型雙線油氣分配混合器，是由模塊式的雙線油分配器和混合器組合疊加而成。設有對稱的雙線油進口，二個進氣口，2～20個油氣出口。主要適用于雙線式油氣潤滑系統中。 |
|
|
| 二、技術參數 |
供油體規格號 |
公稱壓力MPa |
動作壓力MPa |
適用氣壓MPa |
每口空氣耗量L/min |
出油口數 |
額定給油量ml/循環 |
調整螺絲每圈調節量ml |
10T |
20 |
＜1.2 |
＜0.2～0.8 |
30 |
2 |
0～1 |
0.05 |
10S |
1 |
0～2 |
0.01 |
20T |
2 |
0.6～2 |
0.06 |
20S |
1 |
1.2～4 |
0.12 |
30T |
2 |
0.6～3 |
0.07 |
30S |
1 |
1.2～6 |
0.14 |
|
| 適用過濾精度25m，粘度≤760cSt的潤滑油；環境溫度-10℃～60℃。 |

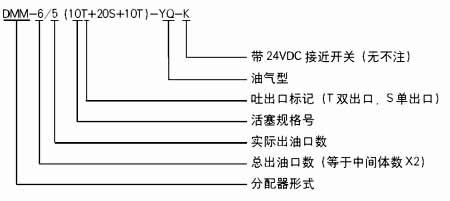

| 三、型號說明 |
|

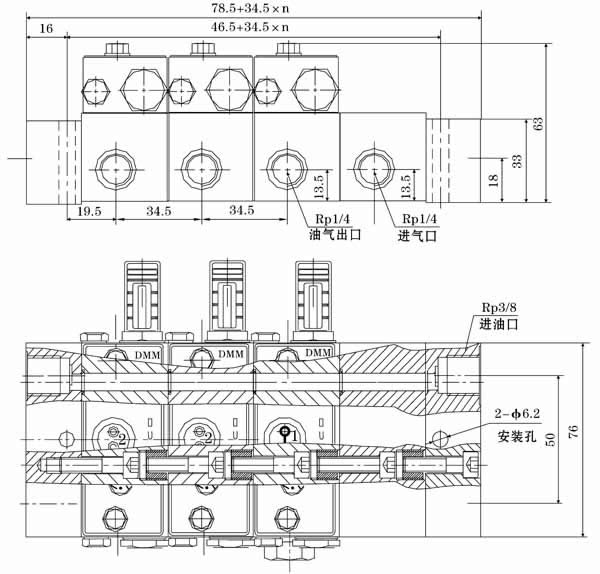

| 四、外形尺寸 |
|
| ＊：組合以供油上體1～10片內為佳。 |
| 五、使用要領 |
1、必須在規定的環境下使用規定的介質。
2、分配器的兩個進油口分別與兩條供油管連接，且兩側是貫通的，某一側的進油口不使用時應堵上螺塞。
3、在灰塵大、潮濕，環境惡劣的場合使用時應配防護箱。
4、壓縮空氣接口必須與本油氣系統的壓縮空氣網絡管路連接，嚴禁與其它來歷不明的氣源管路連接，以免發生意外。
5、每片供油上體其給油量的調整應在指示桿縮加在去的狀態下進行，調整完畢應將鎖緊螺絲擰緊。
6、若需改變油氣出口數，請向廠家索取說明書，按照說明書中處置方法的步驟進行處置。 |
