| 一、概述 |
本產品適用于40MPa 雙線終端式干油集中潤滑系統中，用于控制潤滑泵自動運轉，向系統Ⅰ管線供送潤滑脂，給油完成后自動換向向系統Ⅱ管線供送潤滑脂，完成一個潤滑周期供脂后自動停止。
GDK02型電氣控制箱為有監控控制結構，具有持續工作和自動工作二種工作狀態，通過箱面的轉換開關來切換。持續工作狀態，當潤滑泵啟動后系統周而復始地持續向系統兩條主管線供送潤滑脂。自動工作狀態，當與主機聯鎖信號接通后，潤滑泵按系統設定的間隔時間定時向系統供送潤滑脂，完成一個潤滑周期后自動停止。
|
|
|

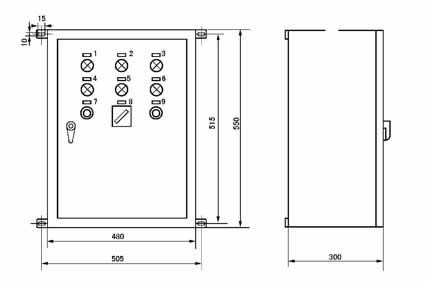

| 二、外形尺寸 |
|
| 三、標牌符號及文字 |
序號 |
標牌文字 |
序號 |
標牌文字 |
序號 |
標牌文字 |
1 |
工作準備指示 |
4 |
監控時間超過 |
7 |
警報試響 |
2 |
線I工作狀態 |
5 |
超負載動轉 |
8 |
持續-停止-自動 |
3 |
線II工作狀態 |
6 |
貯油筒空 |
9 |
消除警報 |
|

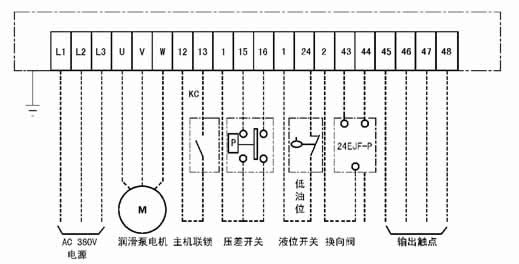

| 四、GDK-02 電氣控制箱外部接線圖 |
|
五、使用說明
1、適用主電源AC380V、50HZ。
2、適用環境溫度-10℃～40℃,濕度90%。
3、周圍環境無導電的介質（氣體、液體）。
4、垂直安裝，其傾斜度不大于5°。 |
