| 一、用途 |
R1904型電控箱，用于自動控制一套由U-※※AE型終端式電動潤滑泵與補脂泵組成的干油潤滑系統，即在DEA-2E 型電控箱的基礎上，增加了補脂泵自動控制部分。能對系統中的供油點實現自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。
控制箱能發出“供油時間延長”、“油箱液位低”、“超負載運轉”等故障信號。箱內設有一組外部接點，可向主機或主控室發送系統運轉狀況（停止、運轉、故障）信號。
|
|
|

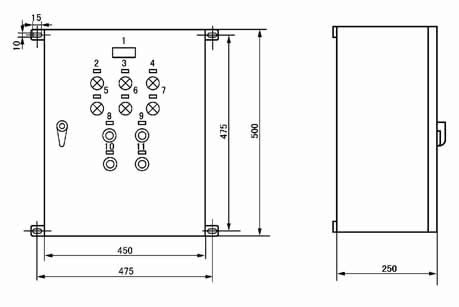

| 二、外形尺寸 |
|
| 三、標牌符號及文字 |
序號 |
符號 |
標牌文字 |
序號 |
符號 |
標牌文字 |
1 |
HL1 |
電源 |
6 |
HL4 |
油箱液位低 |
2 |
HL2 |
干油站工作 |
7 |
SB1 |
任意運轉 |
3 |
HL3 |
加油泵工作 |
8 |
SB2 |
故障復位 |
4 |
HL4 |
供油時間延長 |
9 |
SB3 |
加油泵啟動 |
5 |
HL5 |
超負載運轉 |
10 |
SB4 |
加油泵停止 |
|

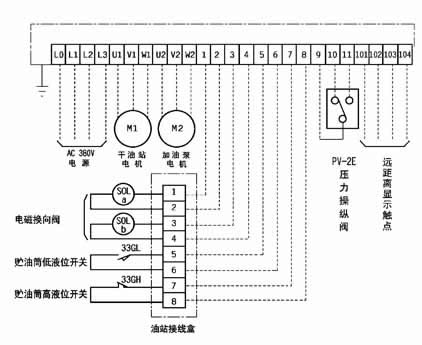

| 四、R1904型電氣控制箱接線端子圖 |
|
|
